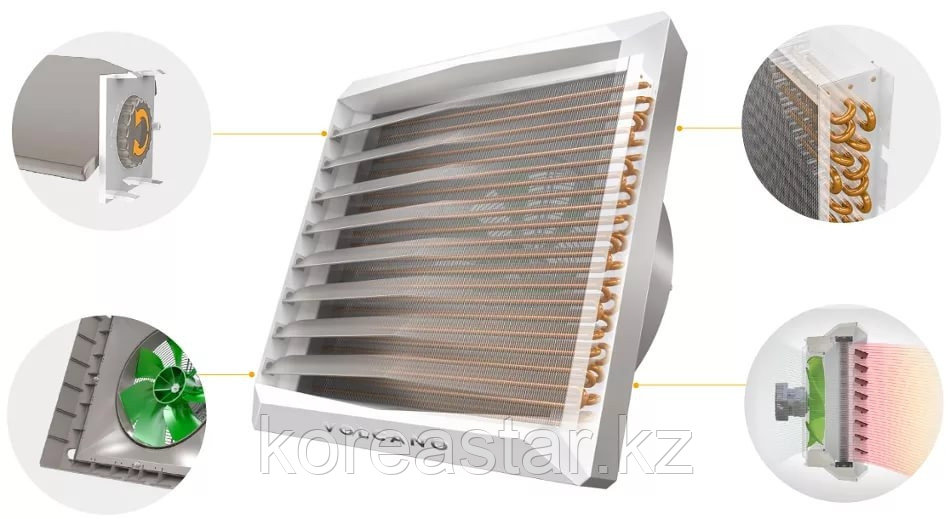

Воздушно-отопительные агрегаты Volcano VR 1 – это новое поколение оборудования с водяными теплообменниками, совмещающее в себе инновационные технические решения и современный промышленный дизайн. Выверенная конструкция выполненного с высокой точностью корпуса напоминает прекрасную и вместе с тем совершенную по своей простоте форму алмаза. Характер аппарата подчеркивается композицией тщательно подобранных материалов и аэродинамической формой воздухо-направляющих жалюзи.
Тепловые характеристики тепловентиляторов Volcano
Условные обозначения:
Tz - температура воды на входе в тепловентилятор, Tp - температура воды на выходе из тепловентилятора.
Tp1 - температура воздуха на входе в тепловентилятор, Tp2 - температура воздуха на выходе из тепловентилятора.
Pg - тепловая мощность тепловентилятора.
Qp - расход воздуха, Qw - расход воды.
Δp - падение давления в теплообменнике (гидравлическое сопротивление).
Параметры Tz/Tp [°C] | |||||||||||||||||
90/70 [°C] | 80/60 [°C] | 70/50 [°C] | 50/30 [°C] | ||||||||||||||
Tp1 °C |
Qp м³/ч |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
0 | 5300 | 29,9 | 16,8 | 1,33 | 26 | 25,8 | 14,5 | 1,14 | 20 | 21,7 | 12,2 | 0,95 | 14,6 | 13,2 | 7,5 | 0,58 | 6,2 |
3900 | 25,4 | 19,4 | 1,12 | 19,1 | 21,9 | 16,7 | 0,97 | 14,7 | 18,4 | 14,1 | 0,81 | 10,8 | 11,3 | 8,6 | 0,49 | 4,6 | |
2800 | 21,2 | 22,6 | 0,94 | 13,6 | 18,3 | 19,5 | 0,81 | 10,5 | 15,4 | 16,4 | 0,68 | 7,8 | 9,4 | 10,1 | 0,41 | 3,3 | |
5 | 5300 | 28 | 20,8 | 1,24 | 23 | 23,9 | 18,4 | 1,05 | 17,3 | 19,7 | 16,1 | 0,87 | 12,3 | 11,3 | 11,3 | 0,49 | 4,6 |
3900 | 23,8 | 23,2 | 1,05 | 16,9 | 20,3 | 20,5 | 0,9 | 12,8 | 16,8 | 17,8 | 0,74 | 9,1 | 9,6 | 12,3 | 0,42 | 3,4 | |
2800 | 19,9 | 26,2 | 0,88 | 12,1 | 16,9 | 23,1 | 0,75 | 9,1 | 14 | 19,9 | 0,62 | 6,6 | 8 | 13,6 | 0,35 | 2,5 | |
10 | 5300 | 26,1 | 24,7 | 1,16 | 20,2 | 22 | 22,4 | 0,97 | 14,8 | 17,8 | 20 | 0,78 | 10,2 | 9,2 | 15,2 | 0,4 | 3,2 |
3900 | 22,2 | 27 | 0,98 | 14,9 | 18,7 | 24,3 | 0,82 | 10,9 | 15,1 | 21,6 | 0,66 | 7,6 | 7,9 | 16 | 0,34 | 2,4 | |
2800 | 18,5 | 29,7 | 0,82 | 10,6 | 15,6 | 26,6 | 0,69 | 7,8 | 12,7 | 23,5 | 0,56 | 5,4 | 6,6 | 17 | 0,29 | 1,8 | |
15 | 5300 | 24,2 | 28,6 | 1,07 | 17,5 | 20 | 26,3 | 0,88 | 12,5 | 15,8 | 23,9 | 0,7 | 8,2 | 7,2 | 19 | 0,31 | 2 |
3900 | 20,5 | 30,7 | 0,91 | 12,9 | 17 | 28 | 0,75 | 9,2 | 13,5 | 25,3 | 0,59 | 6,1 | 6,1 | 19,7 | 0,27 | 1,5 | |
2800 | 17,2 | 33,3 | 0,76 | 9,2 | 14,2 | 30,2 | 0,63 | 6,6 | 11,3 | 27 | 0,5 | 4,4 | 5,1 | 20,4 | 0,22 | 1,1 | |
20 | 5300 | 22,2 | 32,5 | 0,99 | 15 | 18,1 | 30,2 | 0,8 | 10,3 | 13,8 | 27,8 | 0,61 | 6,4 | 5 | 22,8 | 0,22 | 1,1 |
3900 | 18,9 | 34,5 | 0,84 | 11,1 | 15,4 | 31,8 | 0,68 | 7,6 | 11,8 | 29 | 0,52 | 4,8 | 4,2 | 23,2 | 0,18 | 0,8 | |
2800 | 15,8 | 36,8 | 0,7 | 7,9 | 12,9 | 33,7 | 0,57 | 5,5 | 9,9 | 30,5 | 0,43 | 3,5 | 3,5 | 23,7 | 0,15 | 0,6 |
Количество тепловентиляторов Volcano, подключаемых к магистральному водопроводу | Volcano VR1 | |
---|---|---|
Макс. расход воды, м³/час |
Диаметр трубы, дюйм |
|
1 | 1,3 | 3/4 (20мм) |
2 | 2,6 | 3/4 (20мм) |
3 | 3,9 | 1 (25мм) |
4 | 5,2 | 1 (25мм) |
5 | 6,5 | 1 ¼ (32мм) |
6 | 7,8 | 1 ¼ (32мм) |
7 | 9,1 | 1 ¼ (32мм) |
8 | 10,4 | 1 ½ (40мм) |
9 | 11,7 | 1 ½ (40мм) |
10 | 13 | 1 ½ (40мм) |
Данные в таблице приведены при условии, что общая длина трубопровода не превышает 40 м. В случае крупных трубопроводных систем, т.е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды.
Исходные условия при измерении уровня шума: объем помещения 1500 м³, измерение производилось на расстоянии 5 м.
Мощность электродвигателя EC дана для расхода воздуха, указанного в таблице.
VOLCANO VR1
Скорость вращения вентилятора | - | III | II | I |
Производительность вентилятора | м³/час | 5300 | 3900 | 2800 |
Уровень шума тепловентилятора с двигателем AC на расстоянии 5 м | дБ (А) | 56 | 51 | 40 |
Уровень шума тепловентилятора с двигателем EC на расстоянии 5 м | дБ (А) | 54 | 49 | 38 |
Мощность электродвигателя AC | Вт | 280 | 220 | 190 |
Мощность электродвигателя EC | Вт | 250 | 190 | 162 |
Максимальная дальность горизонтальной струи воздуха | м | 23 | 20 | 15 |
Максимальная дальность вертикальной струи воздуха | м | 12 | 9 | 7 |
ВНИМАНИЕ! Место монтажа должно быть соответствующие подобрано с учётом возможного появления нагрузок и вибраций.
Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.
Рекомендуем применение фильтров в гидравлической системе. Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды
ВНИМАНИЕ! Несоблюдение при монтаже минимального расстояния 0,4 м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.
При настенном или потолочном монтаже рекомендуется брать во внимание следующие параметры:
Высота монтажа
* при вертикальной установке направляющих жалюзи
Расстояние между установками – рекомендуется расстояние от 6 до 12 м (Volcano VR1,VR2), 3 до 7 м (Volcano MINI) для равномерного распространения тёплого воздуха
Дальность струи воздуха
* для горизонтальной установки направляющих жалюзи
** для симметричной установки установки направляющих жалюзи под углом 45°
Примерное размещение тепловентиляторов при настенном монтаже
вид сверху
Монтаж с консолью
Монтажная консоль доступна как дополнительное оборудование. Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем ввести в них втулки. На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M 10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли. После установки обогревателя в желаемом положении, следует установить заглушки на держателе.
В состав образца монтажной консоли входят:
1. КОНСОЛЬ (1 шт.); 2. КРЕПЁЖНЫЙ ДЕРЖАТЕЛЬ; 3. ВИНТЫ M10 ВМЕСТЕ С ШАЙБОЙ И ГАЙКОЙ ДЛЯ КРЕПЛЕНИЯ ДЕРЖАТЕЛЕЙ (2 комп.); 4. ВИНТ M10 ДЛЯ КРЕПЛЕНИЯ КОНСОЛИ К ТЕПЛОВЕНТИЛЯТОРУ (2 шт.); 5. ЗАГЛУШКИ (2 шт.); 6. МОНТАЖНЫЕ ВТУЛКИ (1 шт.)
Вращение оборудования установленного на консоли
Расстояние для монтажа, советы по монтажу и пусконаладке
Подключение теплоносителя Во время монтажа трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента 1. Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки нагревателя. Возможно присоединение трубопровода с помощью гибких патрубков (что позволяет изменять положение аппарата на монтажной консоли).
VOLCANO VR Mini, VR1, VR2, VR3
VOLCANO VR Mini, VR1, VR2, VR3, VR-D
Пример обвязки по воде:
1. Тепловентилятор; 2. Клапан с сервоприводом; 3. Клапан спуска воздуха; 4. Шаровой кран; 5. Фильтр грубой очистки; 6. Циркуляционный насос;
Подключение электропитания
ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания. Рекомендуемая защита от перегрузок: автоматический выключатель VOLCANO VR мини - 1 A, VOLCANO VR1, VR2 - 2 A, VOLCANO VR3, VR-D - 4 A и дифференциальная защита. VOLCNO VR mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 x 2.5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью наконечников
VOLCANO VR Mini, VR1, VR2, VR3, VR-D / AC | 5 x 1,5 мм2 | |
VOLCANO VR Mini, VR1, VR2, VR3, VR-D / EC | Источник электропитания: 3 x 1,5мм2 -0-10 B LiYCY-кабель 2x0,75 (экранированный) |
Регулировка направляющих жалюзи
Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха 4. Для изменения угла наклона жалюзи необходимо вращать жалюзи в нужном направлении, придерживая их за места крепления к корпусу агрегата.
VOLCANO VR Mini, VR1, VR2, VR3, VR-D
Конструкция
Водяной нагреватель (теплообменник): максимальными значениями параметров теплоносителя теплообменника являются 130°C и 1.6МПа. Конструкция: медный коллектор и змеевики с ребрами-ламелями из алюминия с антикоррозионным покрытием. Присоединительные патрубки (наружная резьба 3/4") находятся на задней панели корпуса устройства. Тестирование всех теплообменников в гелиевых камерах обеспечивает 100-процентное подтверждение их герметичности.
Модельный ряд оборудования включает однорядный водяной нагреватель в Volcano VR1 (5-30 кВт), двухрядный нагреватель в Volcano VR Mini (3-20 кВт) и Volcano VR2 (8-50 кВт), трёхрядный - в Volcano VR3 (13-75 кВт). Дестратификатор Volcano VR-D не имеет теплообменника, т.к. служит для создания струи и перемешивания воздушных слоев. Volcano VR-D вместо теплообменника имеет элементы рамы.
Осевой вентилятор: Воздушный поток формируется осевым вентилятором, оснащенным защитной решеткой. Аэродинамически эффективная форма лопастей вентилятора и высококачественные подшипники обеспечивают низкий уровень шума. Высокая мощность двигателя позволяет достичь высокой производительности при низком электропотреблении, с сохранением полного регулирования воздушного потока.
Максимальная рабочая температура составляет 60°C, напряжение питания составляет 230 В / 50 Гц. Класс защиты двигателя имеет IP54, класс изоляции F.
Корпус: состоит из заднего корпуса и передней панели, изготовлен из высококачественного ABS-пластика с добавлением анти-ультрафиолетовых пигментов. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям (термоустойчивость до 130°C) и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус, которая действует в течении всего времени эксплуатации оборудования до 15 лет.
Цветные боковые накладки дают возможность подбора цветовой гаммы оборудования к дизайну помещения.
Специальная конструкция корпуса даёт возможность уменьшения уровня шума вентилятора, вследствие чего оборудование можно использовать на объектах с повышенными акустическими требованиями.
Направляющие жалюзи: дают возможность направления струи тёплого воздуха в 4 позициях. Оптимальная дальность и направление струи воздуха достигается при помощи специального профиля лопаток.
Монтажная консоль (кронштейн): входит в комплект тепловентилятора. Легкая эргономичная конструкция консоли даёт возможность поворота тепловентилятора в горизонтальной плоскости под углом ±60°, благодаря чему струя тёплого воздуха будет всегда направлена туда, где она необходима.
Параметры тепловентилятора VOLCANO VR1 AC | |
Количество рядов теплообменника | 1 |
Максимальный расход воздуха | 5300 м3/ч |
Диапазон тепловых мощностей | 5-30 кВт |
Масса агрегата (без воды) | 21 кг |
Максимальная длина горизонтального потока воздуха | 23 м |
Максимальная длина вертикального потока воздуха | 12 м |
Основные | |
---|---|
Производитель | VTS |
Страна производитель | Польша |
Гарантийный срок | 60 мес |
Вес | 27.5 кг |
Производительность | 5300 куб. м/час |
Тепловая мощность | 30 кВт |
Напряжение питания | 220 В |
Частота тока | 50 Гц |
Уровень шума | 56 дБ |
Степень защиты IP | 54 |
Максимальная температура теплоносителя | 130 град. |
Максимальное рабочее давление | 16 бар |
Габаритные размеры | |
Ширина | 700 мм |
Высота | 700 мм |
Длина | 610 мм |
